Los sistemas Scottoiler son UNIVERSALES: son compatible con TODAS las motos, no hay un kit específico para cada modelo.
Scottoiler KnowledgBase - Guías de Instalación facilitadas por Scottoiler (UK) Ltd
Si algunas de estas fotos no se corresponde con su moto, póngase en contacto con nosotros.
Desde 2012 los kits no incluyen los soportes ni el manguito largo (tenía una barra de metal dentro).
| Suzuki DL650 / DL1000 V-Strom | |
 Documento de la instalación en Castellano:
|
|

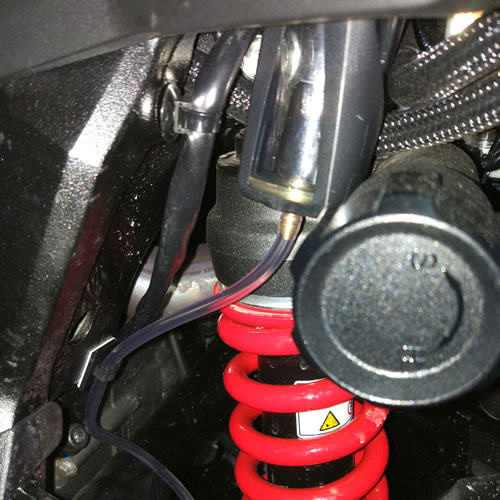

Unas ubicaciónes del RMV |
|
 fotos gracias a V-Strom foro España |
 |
Suzuk DL650 XT 2017 No hay espacio debajo del asiento para colocar el depósito, pero hay un hueco adecudo aquí:
|
|
| DL-650/DL-1000 2004-2011: Entre cada de las toberas y la culata, hay una tapón de goma. Este tapón cubre una espita de latón que se utiliza para sincronizar las toberas. Quita uno de los tapones y coloca el codo negro del Scottoiler directamente en la espita. |
|
La conexión al vacío:
|
|
 fotos gracias a www.vstromclub.es |
|

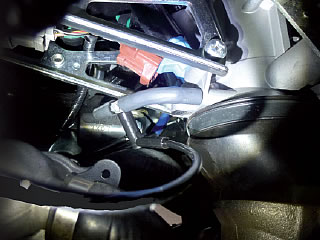

2012 y adelante: en los modelos más recientes, las tomas de vacío están ocupadas por tubos a los sensores. |
|
Suzuki DL-650 2012-
|
Suzuki DL-1000 2014-
|
Suzuki DL650 XT 2017 Hay un tubo de vacío al sensor del filtro de aire.
|
Corte el tubo e instale la pieza "T" del kit.
|

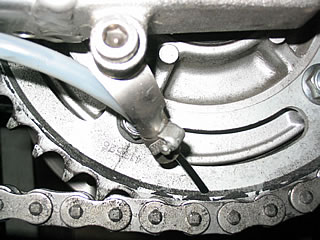

Inyector Estándar: |
|
| Dual Inyector: No hace falta utilizar el brazo. Se puede colocar el soporte directamente debajo del basculante. Fotos gracias al www.vstromclub.es | |
 |
  |
 |
|
