Los sistemas Scottoiler son UNIVERSALES: son compatible con TODAS las motos, no hay un kit específico para cada modelo.
Scottoiler KnowledgBase - Guías de Instalación facilitadas por Scottoiler (UK) Ltd
Si algunas de estas fotos no se corresponde con su moto, póngase en contacto con nosotros.
Desde 2012 los kits no incluyen los soportes ni el manguito largo (tenía una barra de metal dentro).
| KTM 1290 Superduke | |
 |
Hay dos opciones de toma de vacío, una en el lado derecho y otra en el lado izquierdo. Se puede utilizar cualquiera de las dos. |

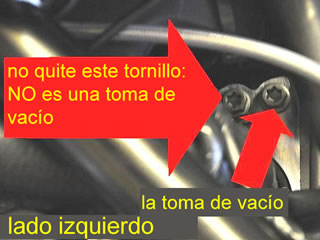

La toma de vacío del lado izquierdo.
|
|
La toma de vacío del lado derecho.
|
|

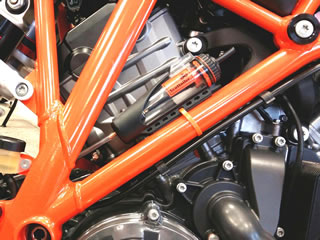

Una ubicación del depósito RMV (de color naranja del kit KTM). |
Ruta del tubo de aceite. |
Instalación alternativa #1 Debido al poco espacio existente, se usa el tubo fino (negro) para llevar el aceite a la cadena.
|
Se pasa el tubo por debajo del cubrecadenas.
|
La abrazadera del inyector con la punta cortada.
|
La abrazadera fijada al basculante. Es muy importante que el flujo esté ajustado al mínimo necesario: el disco de freno está al lado...
|
Instalación Alternativa#2 Utilizando un inyector curvado (disponible ya incluido en el recambio SA-0026).
|
La instalación es difícil debido al poco espacio disponible entre el extremo de la corona y los tornillos.
|
