Los sistemas Scottoiler son UNIVERSALES: son compatible con TODAS las motos, no hay un kit específico para cada modelo.
Scottoiler KnowledgBase - Guías de Instalación facilitadas por Scottoiler (UK) Ltd
Si algunas de estas fotos no se corresponde con su moto, póngase en contacto con nosotros.
Desde 2012 los kits no incluyen los soportes ni el manguito largo (tenía una barra de metal dentro).

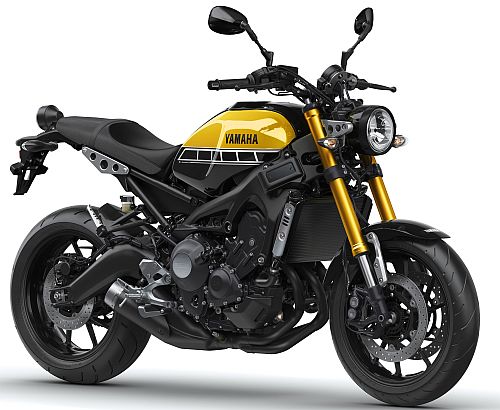

| Yamaha XSR900 | |
 |
Fotos excelentes gracias a |

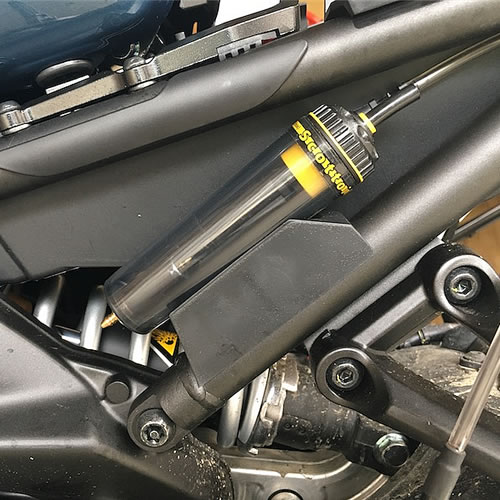

Ubicación del depósito RMV
|
|

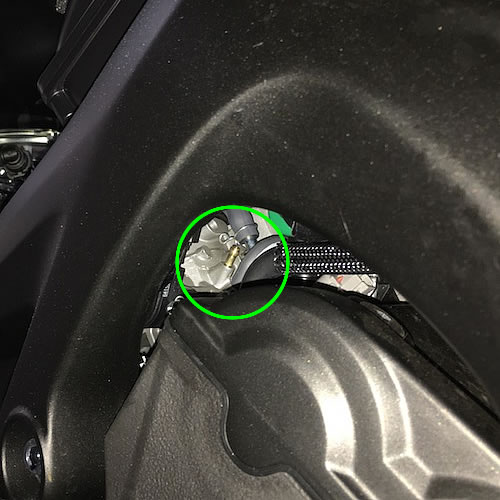

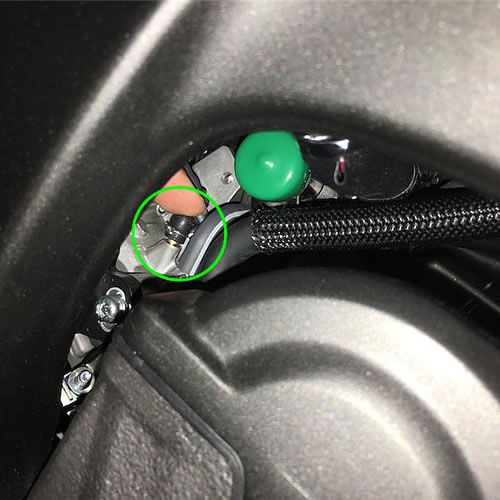

La conexión al vacío: hay una toma de vacío libre en la tobera.
|

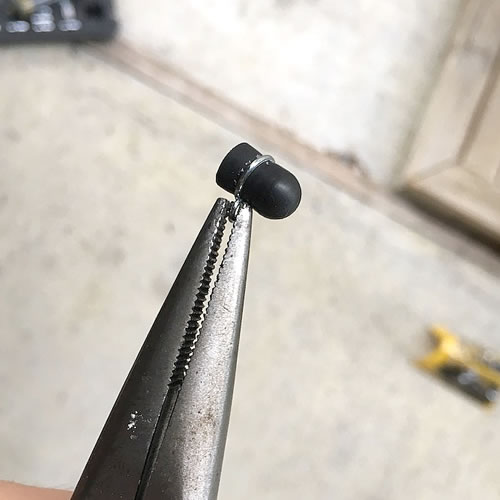

Quite el tapón.
|
|

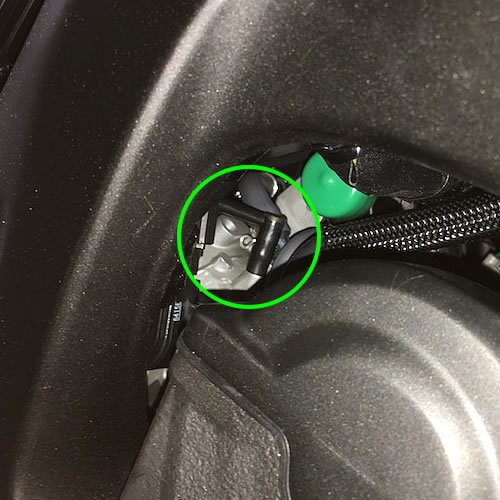

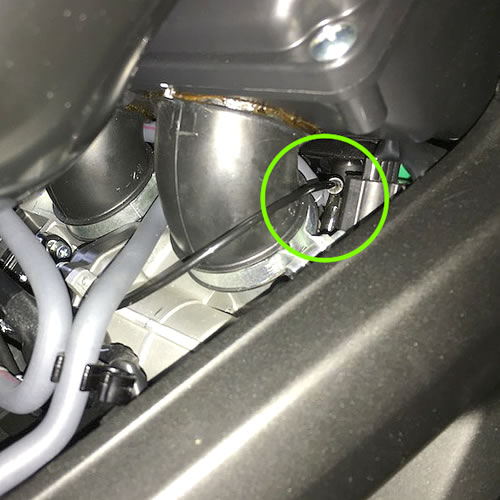

Coloque el codo 4mm que viene en el kit en la espita.
|
 |
|
Se puede fijar el soporte del inyector a un tornillo en la cara interior del basculante.
|
En esta instalación, el cliente ha usado un tubo largo para llegar a la parte inferior de la corona. No es necesario. El inyector no tiene que tocar la cadena: tiene que rociar la corona para que el aceite resbale hasta la cadena. Con el tubo corto del kit, señale las "8" (simulando las agujas del reloj) sobre la corona.
|
