Los sistemas Scottoiler son UNIVERSALES: son compatible con TODAS las motos, no hay un kit específico para cada modelo.
Scottoiler KnowledgBase - Guías de Instalación facilitadas por Scottoiler (UK) Ltd
Si algunas de estas fotos no se corresponde con su moto, póngase en contacto con nosotros.
Desde 2012 los kits no incluyen los soportes ni el manguito largo (tenía una barra de metal dentro).

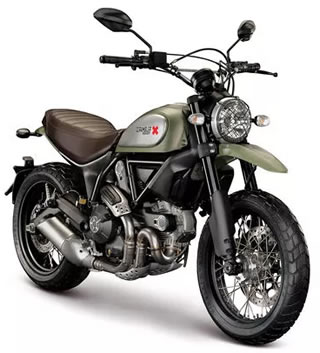

Ducati Scrambler |
|
 |
|

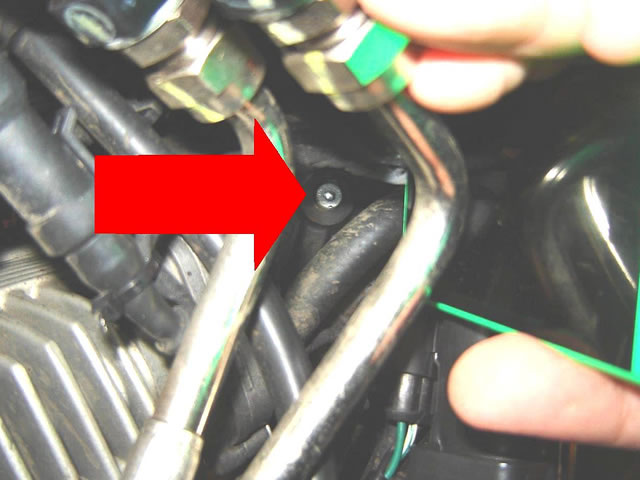

La Conexión al vacioTodas las Ducatis disponen de un tornillo M5 o M6 en la tobera para ofrecer una toma de vacío. Se instala una de las espitas del kit en este orificio para conectar al depósito del vSystem
|
|

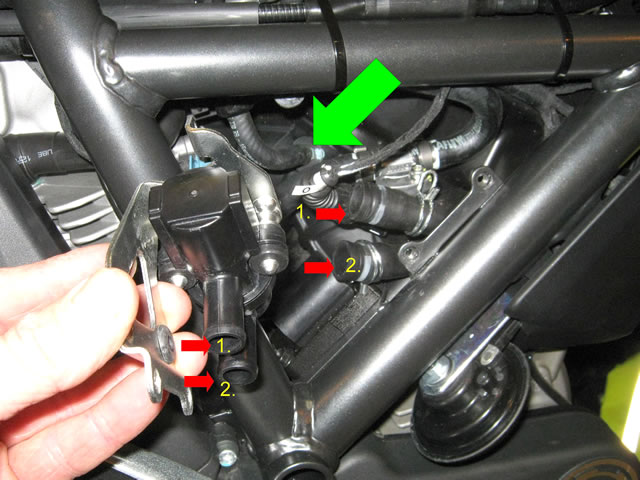

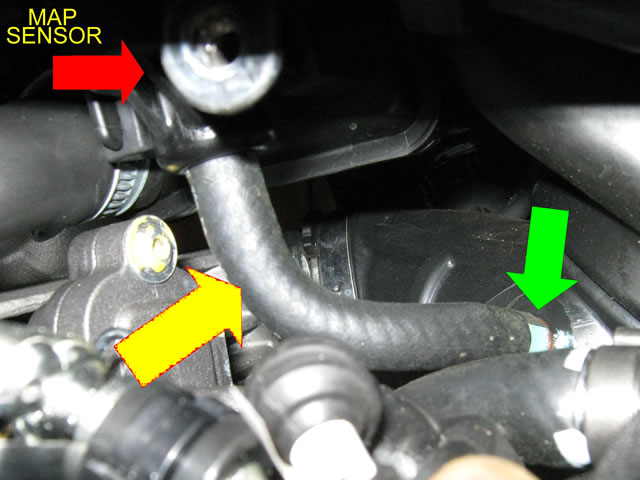

Como alternativa, hay un tubo de vacío (flecha amarilla) al sensor MAP donde se puede instalar la pieza "T" 4mm. Probablemente, el acceso al tubo es más fácil que el acceso a la espita de la tobera (flecha verde). |
|
|
 |

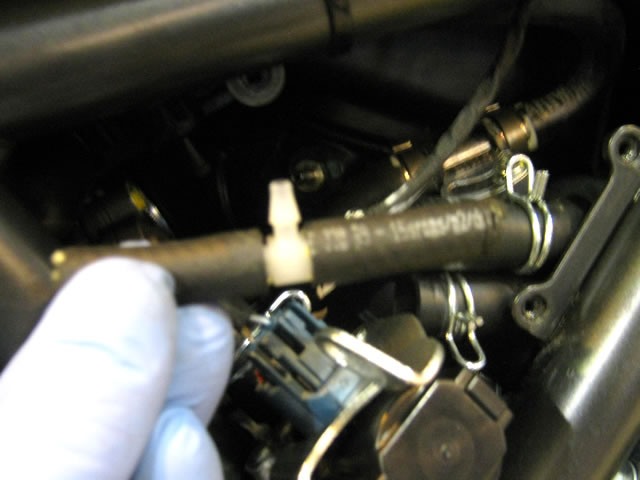

Tubo cortado y pieza "T" 4mm instalada.
|

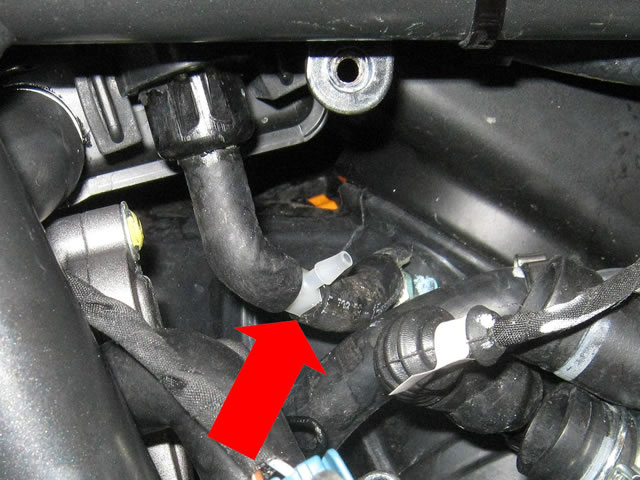

Pieza "T" instalada.
|

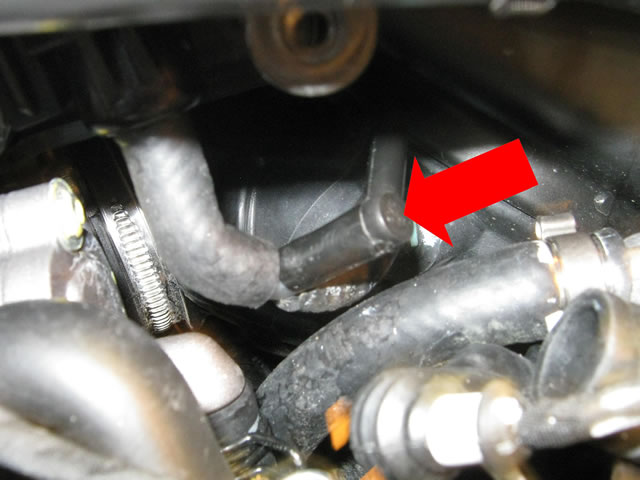

Codo instalado al RMV.
|
|

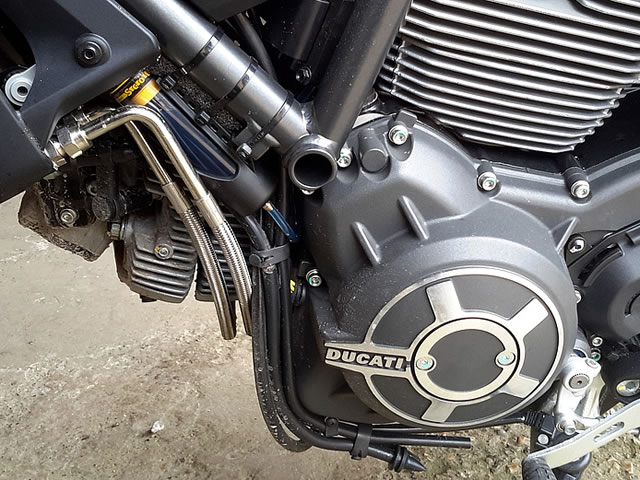

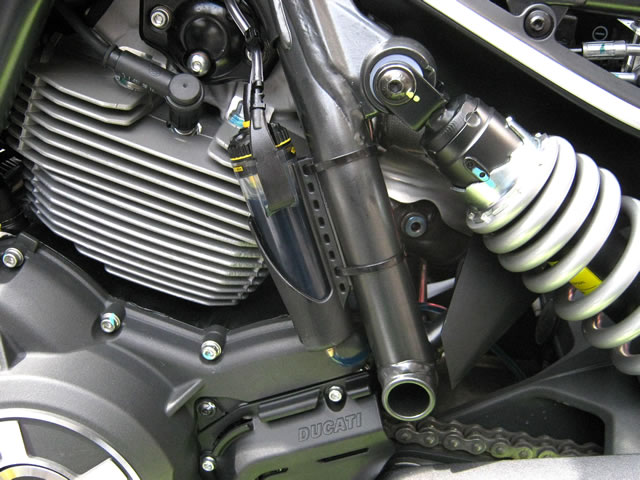

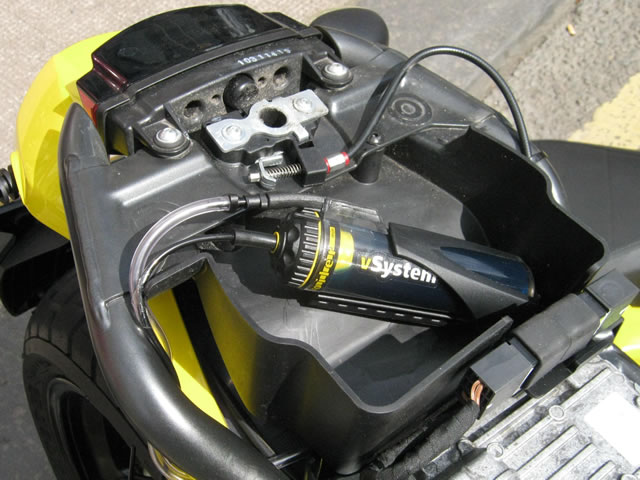

Ubicaciones del RMV
|
|
 |
|

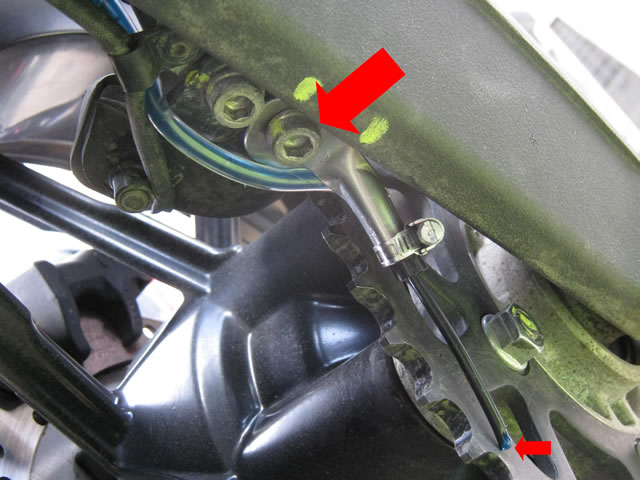

Instalación del InyectorSe puede cortar el soporte de 8mm del kit para aprovechar el tornillo del basculante. El soporte está disponible ya cortado: SA-0091BL.
|
|
