Los sistemas Scottoiler son UNIVERSALES: son compatible con TODAS las motos, no hay un kit específico para cada modelo.

Scottoiler KnowledgBase - Guías de Instalación facilitadas por Scottoiler (UK) Ltd

Si algunas de estas fotos no se corresponde con su moto, póngase en contacto con nosotros.

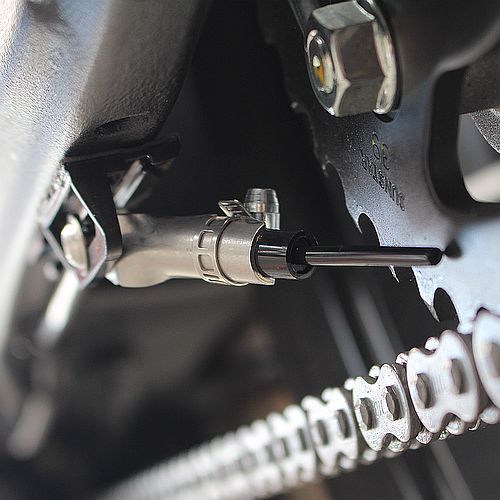

IMPORTANTE: Algunas fotos pueden mostrar el inyector instalado de esta manera Scottoiler conjunto del inyector obsoleto
Desde 2012 los kits no incluyen los soportes ni el manguito largo (tenía una barra de metal dentro).



BMW F750GS 2018-


BMW F650GS 2018

vSystem - La conexión al vacío

La F750GS tiene un sistema EVAP para controlar las emisiones.

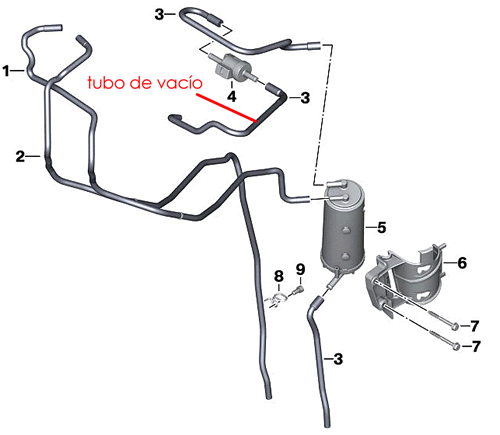

Hay un tubo de vacío entre la tobera de admisión y la válvula anti-retorno como muestra el esquema de la derecha.

Se instale el conector "T" 6mm RM-150250BL en el tubo indicado. Esta pieza "T" 6mm no está incluido en el vSystem por defecto.

http://www.realoem.com/bmw/enUS/showparts?id=0B08-EUR---K80-BMW-F%20750%20GS%20(0B08,%200B18)&diagId=16_1213


Instalación del Depósito - vSystem/eSystem

La imagen muestra el depósito RMV del vSystem fijado al depósito de carbonilla. El REP del eSystem puede fijarse aquí igualmente.

Instalación del Inyector Estándar

Debido a la forma del basculante, el vSystem y eSystem precisa el Adaptador Multiform SA-0178BL para sujetar el inyector, como se muestra en este ejemplo.

El xSystem incluye este adaptador.
