Ejemplos de instalación del RMV

Las tres alternativas mostradas aquí se refieren al Universal Kit y al vSystem Universal a la venta hasta Abril de 2012. A partir de esta fecha el vSystem incluye un soporte único.

Las piezas incluidas en el kit permiten elegir entre varios tipos de instalación, como se muestra en las imágenes inferiores.

Puedes seleccionar cualquier orientación e inclinación del RMV, excepto la posición completamente horizontal. El sifón (pieza interior) se adaptará a la posición automáticamente.

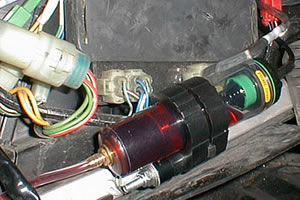

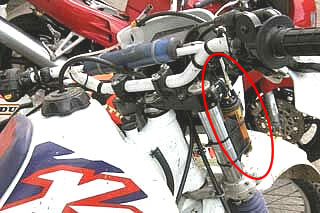

Tipo 1: RMV Abrazadera
(SA-0115)

Pieza #11 del kit

Puedes usar un orificio libre, o taladrar uno nuevo.

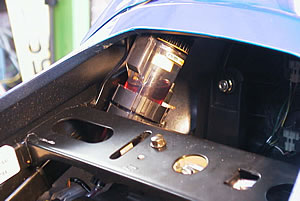

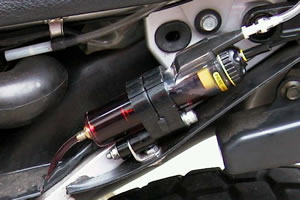

Tipo 2: RMV Cuna
(RM-150200)

Pieza #13 del kit

El "cradle" tiene una parte curva para que puedas fijarlo al chasis con bridas.

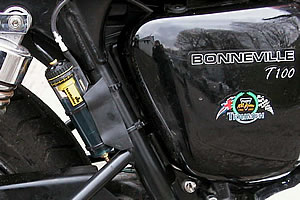

Tipo 3: RMV Manguitos
(SA-0140)

Pieza #14 del kit

Estos manguitos se pegan a una superficie limpia y plana.
